矩形を描写する


矩形を描く
矩形とは長方形のことです
矩形を描くにも円や線と同様にPaintクラスで描写します
矩形はdrawRectを使用して
(始点のx座標 , 始点のy座標 , 終点のx座標 , 終点のy座標 , paint)
を指定します
		 protected void onDraw(Canvas canvas) {
		     super.onDraw(canvas);

			//この間にグラフィック描画のコードを記述する
			Paint paint = new Paint();
			//色を設定
			paint.setColor(Color.GRAY);
			//線の太さを指定
			paint.setStrokeWidth(5);
			// 線で矩形を描く
			paint.setStyle(Paint.Style.STROKE);

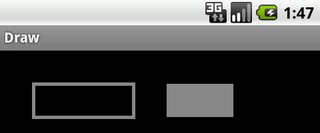

			canvas.drawRect(50, 50, 200, 100, paint);
			// 矩形の内部を塗りつぶす
			paint.setStyle(Paint.Style.FILL);
			canvas.drawRect(250, 50, 350, 100, paint);

		     //終了
        }
setStyleで線のみか、内部を塗りつぶすか、線で描く内部を塗りつぶすかを指定するのは円と変わりません
ちなみに線で円を描き内部を塗りつぶすには
paint.setStyle(Paint.Style.STROKE);を使用します

角の丸い矩形を描く
角の丸い矩形を作るにはdrawRoundRectを使用します
RectF(始点のx座標 , 始点のy座標 , 終点のx座標 , 終点のy座標)
でまず座標を指定し(これをdrawRectで使用することも可能)
つぎにdrawRoundRectで座標と角の丸みを指定します
		 protected void onDraw(Canvas canvas) {
		     super.onDraw(canvas);

			//この間にグラフィック描画のコードを記述する
			Paint paint = new Paint();
			//色を設定
			paint.setColor(Color.LTGRAY);
			//線の太さを指定
			paint.setStrokeWidth(5);
			// 線で矩形を描く
			paint.setStyle(Paint.Style.STROKE);
			//表示する座標指定
			RectF rect = new RectF(50, 50, 200, 100);

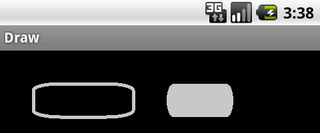

			canvas.drawRoundRect(rect, 40,10,paint);

			// 矩形の内部を塗りつぶす
			paint.setStyle(Paint.Style.FILL);
			//表示する座標指定
			rect = new RectF(250, 50, 350, 100);
			canvas.drawRoundRect(rect, 10,40,paint);
		     //終了
        }
drawRoundRectでは
(座標 , 丸み始めるx座標 , 丸み始めるy座標 , paint)としています

スポンサードリンク

2012年02月07日

円・楕円を描写する


円を描く
円を描くにはdrawCircleを使用します
また、setStyleで
・線のみ
・内部を塗りつぶす
・線で描きその内部を塗りつぶす
を指定できます
		 protected void onDraw(Canvas canvas) {
		     super.onDraw(canvas);

			//この間にグラフィック描画のコードを記述する
			Paint paint = new Paint();
			//色を設定
			paint.setColor(Color.CYAN);
			//大きさを設定
			paint.setStrokeWidth(10);

			//線で円を描く
			paint.setStyle(Paint.Style.STROKE);

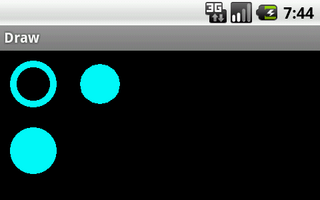

			canvas.drawCircle(50, 50, 30, paint);

			// 円の内部を塗りつぶす
			paint.setStyle(Paint.Style.FILL);
			canvas.drawCircle(150, 50, 30, paint);

			// 線で円を描き, 内部を塗りつぶす
			paint.setStyle(Paint.Style.FILL_AND_STROKE);
			canvas.drawCircle(50, 150, 30, paint);
		     //終了
        }
幅や色指定は基本的に同じです
drawCircleによって
(中心のx座標 , 中心のy座標 , 半径 , paint)を指定して描写します
よくよく見ると右側の円が少し雑になって見えます
対策としてはpaintにアンチエイリアス(ピクセルのギザギザを滑らかにする)を設定します
paint.setAntiAlias(true);を追加してみると・・・

なめらかに描写されているのがわかります
楕円を描く
楕円は矩形をあらわすRectクラス(float型のRectF)と
楕円を描くdrawOvalによって描写します
		 protected void onDraw(Canvas canvas) {
		     super.onDraw(canvas);

			//この間にグラフィック描画のコードを記述する
			Paint paint = new Paint();
			//色を設定
			paint.setColor(Color.CYAN);
			//大きさを設定
			paint.setStrokeWidth(10);
			paint.setAntiAlias(true);

			// 楕円を描く
			paint.setStyle(Paint.Style.STROKE);
			//範囲を指定
			RectF rect = new RectF(30, 30, 150, 100);
			canvas.drawOval(rect, paint);
			// 楕円の内部を塗りつぶす
			paint.setStyle(Paint.Style.FILL);
			//範囲を指定
			rect.set(30, 180, 100, 300);
			canvas.drawOval(rect, paint);
		     //終了
        }

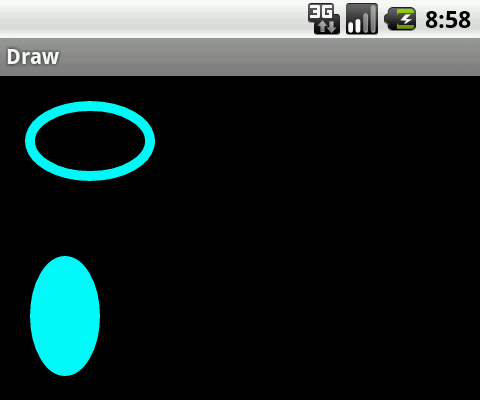

RectFによって(始点のx座標 , 始点のy座標 , 終点のx座標 , 終点のy座標)
